在智慧康复与精准医疗需求日益提升的背景下，康复评估机器人作为辅助诊断与功能训练的核心设备，其性能直接决定了动作执行的精准度、系统响应的实时性和长期运行的安全性。电机驱动、传感器供电与系统电源管理是机器人的“神经与关节”，负责为关节电机、力反馈执行器、数据采集模块等关键负载提供稳定、高效、可控的电能转换与分配。功率MOSFET的选型，深刻影响着系统的控制精度、功率密度、热表现及整机可靠性。本文针对康复评估机器人这一对安全、精度、集成度与动态响应要求严苛的应用场景，深入分析关键功率节点的MOSFET选型考量，提供一套完整、优化的器件推荐方案。
MOSFET选型详细分析
1. VBQF1410 (Single-N, 40V, 28A, DFN8(3×3))

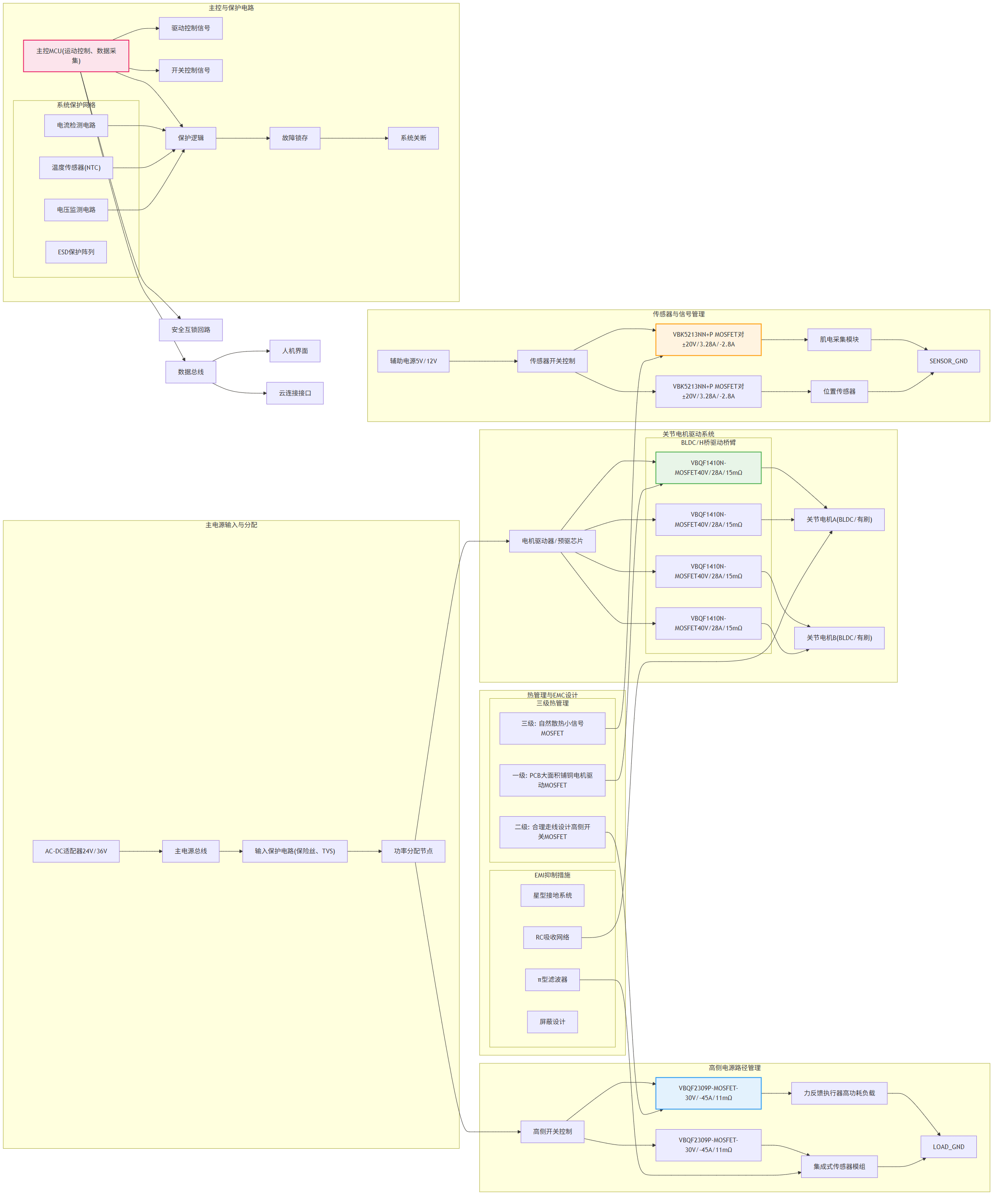

图1: 康复评估机器人方案与适用功率器件型号分析推荐VBK5213N与VBQF2309与VBQF1410与产品应用拓扑图_01_total
角色定位：核心关节无刷直流（BLDC）或精密有刷电机驱动桥臂主开关
技术深入分析：
电压应力与动态响应：康复机器人关节驱动母线电压通常为24V或36V。选择40V耐压的VBQF1410提供了充足的安全裕度，能有效应对电机反电动势、续流尖峰及急停制动产生的电压应力，确保驱动电路在频繁启停、正反转切换工况下的绝对可靠。
极低导通损耗与高功率密度：采用Trench技术，在4.5V驱动下Rds(on)低至15mΩ，10V驱动下仅为13mΩ，配合28A的连续电流能力，导通压降极小。这极大降低了驱动桥的传导损耗，提升了电机效率与系统续航，同时减少了发热源。超紧凑的DFN8(3×3)封装实现了极高的功率密度，便于在机器人关节紧凑空间内进行多路布板，支持多自由度协同驱动。
精密控制基础：其优异的开关特性与低寄生参数，有利于实现高频PWM控制，从而获得更平滑的电机转矩和更精细的速度/位置控制，满足康复评估中对动作平滑性与力控精度的苛刻要求。
2. VBQF2309 (Single-P, -30V, -45A, DFN8(3×3))
角色定位：高侧电源路径管理与大电流负载开关（如力反馈执行器、集成式传感器模组供电）
扩展应用分析：
大电流智能通断控制：康复机器人的力反馈执行器或高功耗传感器模组在非评估时段需完全断电以节能并降低待机风险。采用-30V耐压的VBQF2309，其-45A的极高连续电流能力，足以直接控制相关负载的总电源路径。P沟道设计便于实现由MCU直接控制的高侧开关，电路简洁可靠。
极致效率与热管理：得益于Trench技术，其在10V驱动下Rds(on)低至11mΩ，在4.5V驱动下也仅为18mΩ。作为电源路径开关，其自身压降与功耗几乎可忽略，确保负载获得全部电能，极大提升了系统能效。DFN8(3×3)封装底部具有高效散热焊盘，通过PCB敷铜即可满足大电流下的散热需求，无需额外散热器。
系统安全与模块化：该器件可作为各功能模块的独立“电子开关”，实现模块化的电源管理。当系统检测到某一模块（如某关节力传感器）异常或过流时，可快速切断其供电，而不影响机器人其他部分运行，增强了系统的故障隔离与安全容错能力。
3. VBK5213N (Dual-N+P, ±20V, 3.28A/-2.8A, SC70-6)
角色定位：低功耗传感器供电切换、信号电平转换与双向负载控制
精细化电源与信号管理：
高集成度双向控制：采用SC70-6超小封装的双路互补N+P沟道MOSFET对，集成一个N-MOS和一个P-MOS。其±20V的耐压完美适配5V、12V等逻辑与传感器电源轨。该器件可用于构建高效的模拟开关、电平转换器或H桥驱动的基本单元，特别适用于控制小型指示灯、微型报警器或切换两路低功耗传感器（如肌电采集模块）的电源。
灵活的逻辑接口与低功耗：互补对设计允许使用简单的单路GPIO信号实现推挽输出或双向导通控制，极大简化了电路。其在不同栅极电压（2.5V, 4.5V）下均衡的导通电阻（N:110/90mΩ, P:190/155mΩ），确保了在电池供电场景下，即使逻辑电压较低，也能实现高效的能量传输，延长评估设备的无线工作时长。
空间极致优化与可靠性：Trench技术保证了其在微小尺寸下的稳定性能。单一SC70-6器件即可替代两个分立MOSFET加逻辑电路的组合，为机器人内部高度密集的PCBA节省了至关重要的空间，有助于实现设备的小型化与轻量化设计。
系统级设计与应用建议

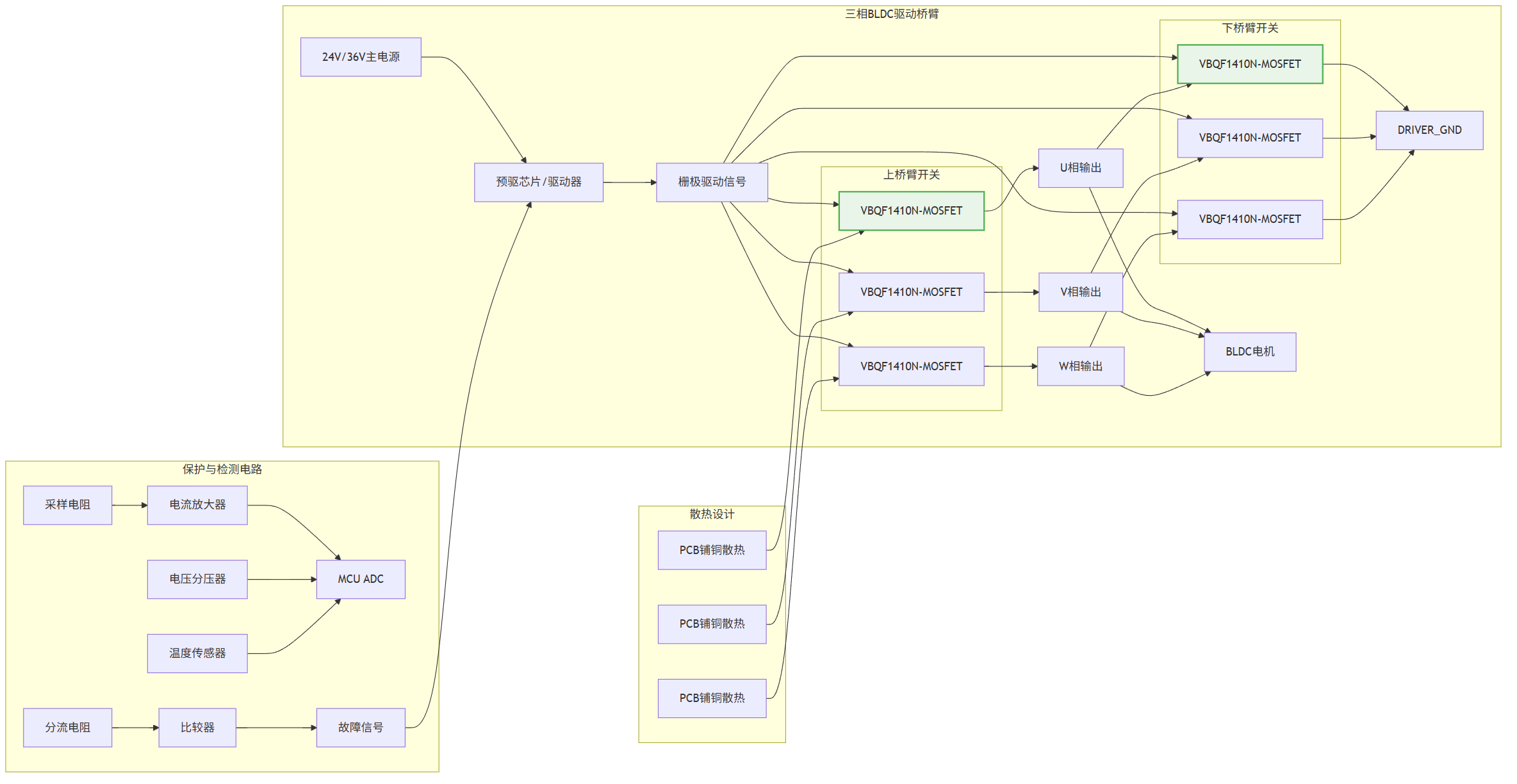

图2: 康复评估机器人方案与适用功率器件型号分析推荐VBK5213N与VBQF2309与VBQF1410与产品应用拓扑图_02_motor
驱动电路设计要点：
1. 电机驱动 (VBQF1410)：需搭配预驱芯片或集成驱动器的MCU，确保栅极驱动能力充足，以实现快速开关和死区时间精确控制，保障电机运动精度。
2. 大电流路径开关 (VBQF2309)：驱动简便，可通过一个N-MOS或三极管进行电平转换控制。需注意其栅极电容的充放电速度，以满足快速使能的需求。
3. 小信号与传感器开关 (VBK5213N)：可由MCU GPIO直接驱动，注意在高速切换场合下匹配串联电阻以抑制振铃。
热管理与EMC设计：
1. 分级热设计：VBQF1410需依靠PCB大面积铺铜和可能的过孔散热；VBQF2309同样依赖PCB散热，其大电流走线需足够宽；VBK5213N功耗极低，常规布局即可。
2. EMI抑制：电机驱动回路（VBQF1410所在）应尽可能紧凑，采用星型接地，并在电机端子处并联RC吸收网络以抑制辐射噪声。对敏感传感器电源路径（VBK5213N控制）可增加π型滤波。
可靠性增强措施：
1. 降额设计：电机驱动MOSFET（VBQF1410）工作电压建议不超过额定值的70%；电流根据实际PCB温度进行充分降额。
2. 保护电路：为VBQF2309控制的负载回路必须增设过流检测与快速保护电路，防止执行器堵转等异常损坏开关。VBK5213N控制的传感器端口可加入ESD保护器件。

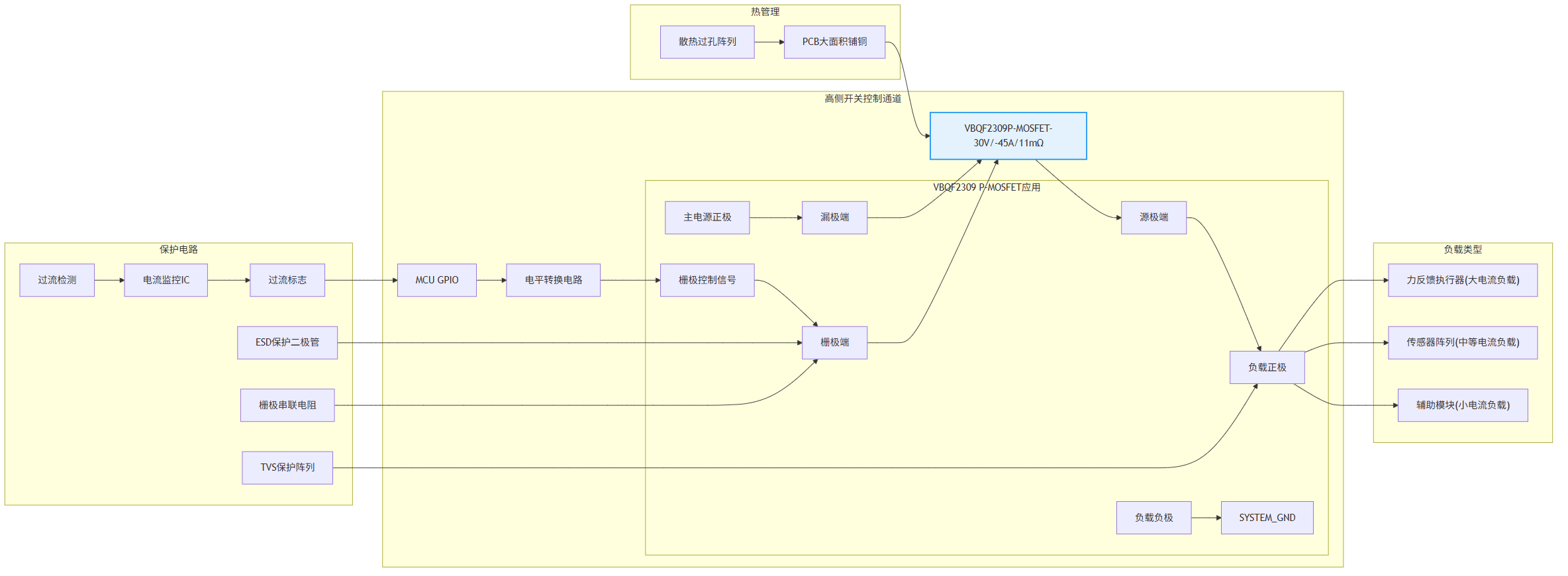

图3: 康复评估机器人方案与适用功率器件型号分析推荐VBK5213N与VBQF2309与VBQF1410与产品应用拓扑图_03_power
3. 静电与浪涌防护：所有MOSFET的栅极应串联电阻并就近放置对地TVS管，特别是电机驱动MOSFET，其栅源极需有稳压管钳位。
在康复评估机器人的驱动与电源管理系统设计中，功率MOSFET的选型是实现精准、安全、紧凑与高效的关键。本文推荐的三级MOSFET方案体现了精准、高效的设计理念：
核心价值体现在：
1. 全链路控制优化：从核心关节电机的高效精密驱动（VBQF1410），到高功耗模块的大电流智能配电（VBQF2309），再到传感器与信号链的微型化灵活控制（VBK5213N），全方位保障了动力与信号的品质，提升了评估数据的准确性与系统响应速度。
2. 高集成度与小型化：采用DFN、SC70等先进封装，在极小的体积内实现了大电流处理或复杂控制功能，有力支持了康复机器人关节紧凑化、设备便携化的设计趋势。
3. 高可靠性与安全性：充足的电流余量、优异的散热设计以及模块化的电源管理策略，确保了设备在频繁交互、动态负载变化的康复训练场景下的长期稳定与使用者安全。
4. 能效与续航：极低的导通损耗直接降低了系统热耗，提升了能效，对于电池供电的移动式或桌面式评估设备，意味着更长的单次工作时间。
未来趋势：
随着康复机器人向更柔顺（高带宽力控）、更智能（多模态感知融合）、更轻便（无线化）发展，功率器件选型将呈现以下趋势：

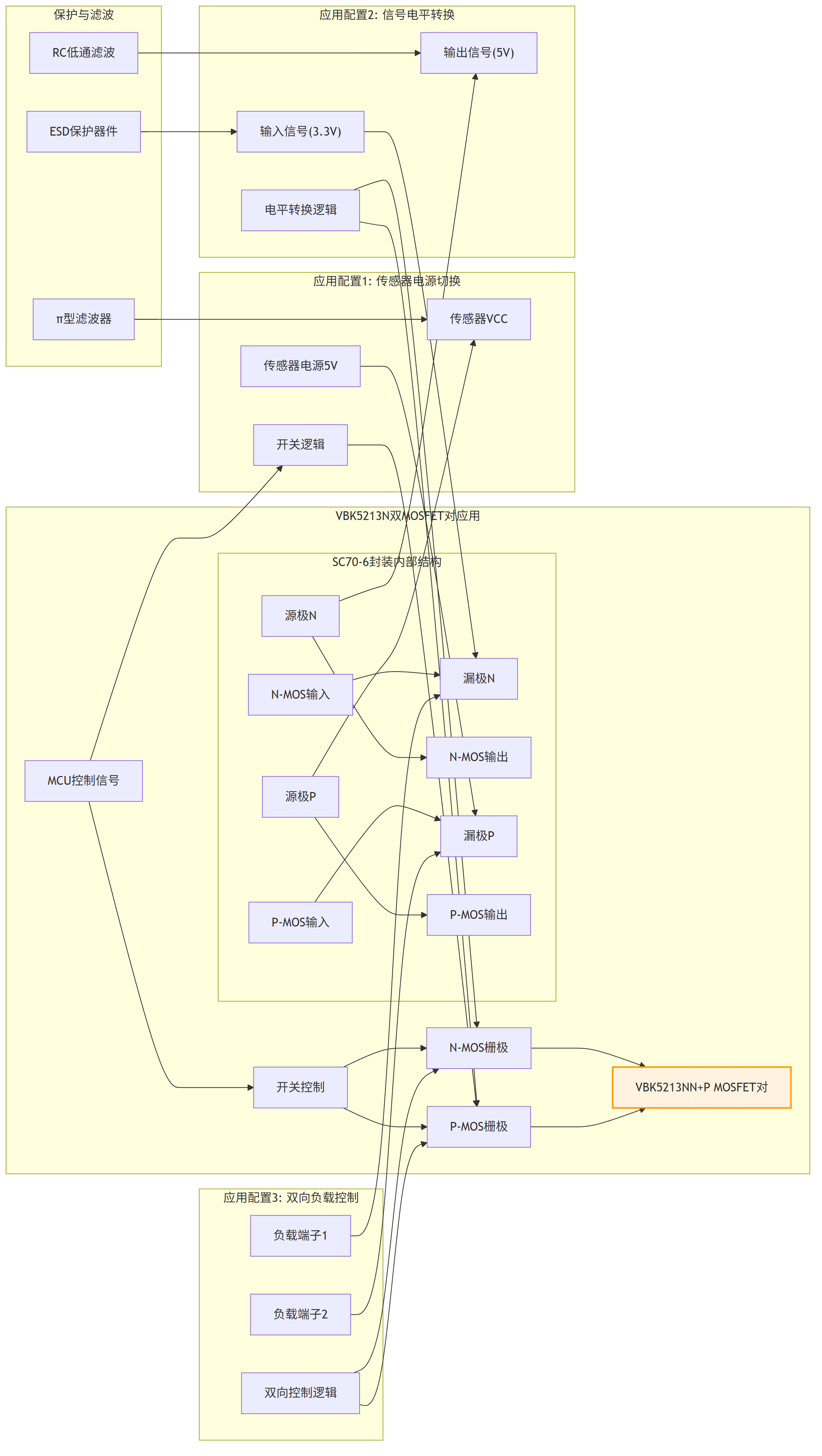

图4: 康复评估机器人方案与适用功率器件型号分析推荐VBK5213N与VBQF2309与VBQF1410与产品应用拓扑图_04_sensor
1. 对更低导通电阻（<1mΩ）与更小封装（如CSP）的MOSFET需求，以进一步减小驱动部分体积与损耗。
2. 集成电流采样、温度监测等诊断功能的智能功率开关（Intelligent Switch）在安全关键路径上的应用。
3. 用于直接电池连接、支持宽电压范围的高压低功耗MOSFET在电源管理单元的需求增长。
本推荐方案为康复评估机器人提供了一个从动力关节到感知末梢、从主电源分配到信号调理的完整功率器件解决方案。工程师可根据具体的关节功率、传感器类型与数量、供电方式（有线/电池）进行细化调整，以打造出性能卓越、安全可靠、用户体验优异的下一代康复医疗设备。在追求精准康复的时代，卓越的硬件设计是保障评估与训练效果的第一道坚实防线。
