随着可再生能源的普及与电网智能化升级，储能变流器（PCS）已成为储能系统的能量转换与控制核心。其功率变换单元作为电能双向流动的枢纽，直接决定了整机的转换效率、功率密度、运行可靠性及使用寿命。功率MOSFET与IGBT作为该单元的关键开关器件，其选型质量直接影响系统效能、热管理、电磁兼容性及长期稳定性。本文针对储能变流器PCS的高压、大功率、频繁充放电及严苛环境要求，以场景化、系统化为设计导向，提出一套完整、可落地的功率器件选型与设计实施方案。
一、选型总体原则：系统适配与平衡设计
功率器件的选型不应仅追求单一参数的优越性，而应在电压电流等级、开关损耗、热管理、封装形式及长期可靠性之间取得平衡，使其与PCS拓扑（如双向全桥、T型三电平等）及系统整体需求精准匹配。
1. 电压与电流裕量设计
依据系统直流母线电压（常见200V-800V），选择耐压值留有 ≥30% 裕量的器件，以应对开关尖峰、电网波动及感性负载反冲。同时，根据额定与过载电流，确保电流规格具有充足余量，通常建议连续工作电流不超过器件标称值的 50%-60%。
2. 低损耗优先
损耗直接影响能效与温升。传导损耗与导通电阻 (R_{ds(on)}) 或饱和压降 (V_{CEsat}) 成正比，应选择低导通电阻/低饱和压降的器件；开关损耗与栅极电荷 (Q_g)、输出电容 (C_{oss}) 或开关速度相关，优化开关特性有助于提高开关频率、降低动态损耗，并改善EMC表现。
3. 封装与散热协同
根据功率等级、绝缘要求及散热条件选择封装。中大功率主电路宜采用热阻低、便于安装散热器的封装（如TO-220F、TO-3P、TO-263）；小功率或辅助电源可选DFN等紧凑封装。布局时应结合散热器、导热硅脂与强制风冷/液冷。
4. 可靠性与环境适应性
PCS常需在户外、高温环境下7×24小时连续运行。选型时应注重器件的工作结温范围、抗冲击电流能力、抗浪涌能力及长期使用下的参数稳定性，优先选择工业级或车规级产品。
二、分场景器件选型策略
储能变流器PCS主要功率环节可分为三类：DC/AC主逆变单元、DC/DC升压单元、辅助电源与保护电路。各类环节工作特性不同，需针对性选型。
场景一：DC/AC主逆变单元（额定功率10kW-50kW级）
此单元是PCS的核心，要求器件具备高耐压、大电流、低导通与开关损耗，以保证高效率与高功率密度。
– 推荐型号：VBGPB1252N（N-MOS，250V，100A，TO3P）

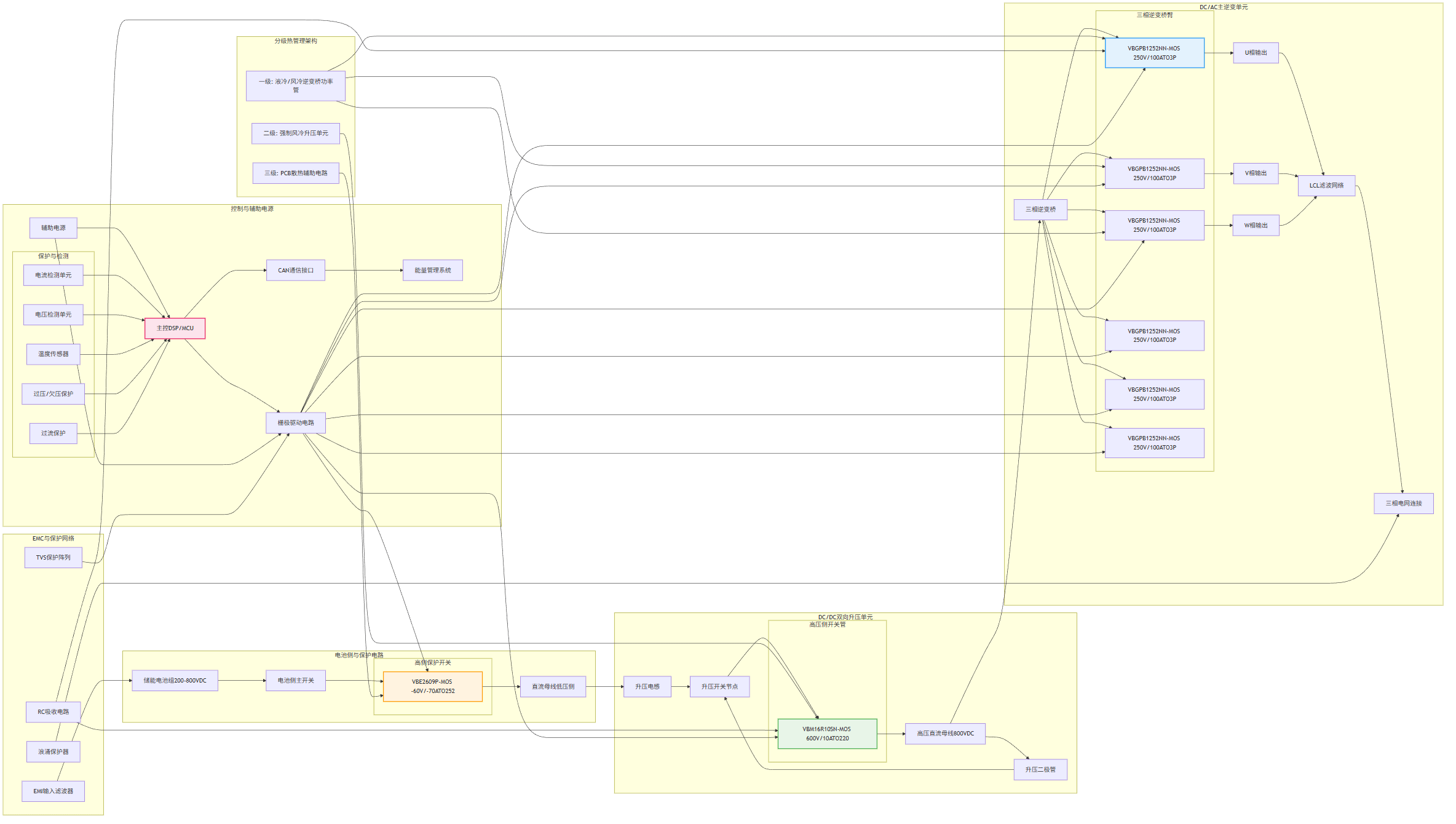

图1: 储能变流器PCS方案功率器件型号推荐VBE2609与VBM16R10S与VBMB16I30与VBGPB1252N与VBL17R04SE与产品应用拓扑图_01_total
– 参数优势：
– 采用SGT工艺，(R_{ds(on)}) 低至 16 mΩ（@10 V），传导损耗极低。
– 耐压250V，连续电流100A，峰值电流能力高，适用于两电平或三电平逆变拓扑。
– TO3P封装机械强度高，绝缘性好，热阻低，易于安装大型散热器。
– 场景价值：
– 低导通电阻可显著降低通态损耗，提升系统在额定负载下的转换效率（目标＞98%）。
– 高电流能力支持高功率输出，并具备良好的过载与冲击电流耐受性。
– 设计注意：
– 必须搭配专用大电流栅极驱动IC，并优化驱动回路布局以减小寄生电感。
– 需配置有效的过流、短路及过温保护电路。
场景二：DC/DC升压单元（高压侧开关）
此单元将电池组电压升压至直流母线电压，要求器件具备高耐压与良好的开关特性。
– 推荐型号：VBM16R10S（N-MOS，600V，10A，TO220）
– 参数优势：
– 采用SJ_Multi-EPI技术，耐压高达600V，(R_{ds(on)}) 为450 mΩ（@10 V），平衡了耐压与导通电阻。
– 连续电流10A，满足中小功率升压电路需求。
– TO220封装通用性强，散热设计成熟。
– 场景价值：
– 高耐压确保在高压母线下的可靠运行，留有充足裕量应对电压尖峰。
– 适用于Boost、LLC等升压拓扑，实现高效的电能变换。
– 设计注意：
– 关注其开关损耗，优化驱动与吸收电路（如RC snubber）。
– 布局时注意高压爬电距离与电气间隙。
场景三：辅助电源与电池侧保护开关（低功耗控制与隔离）
此部分包括辅助电源开关、电池回路隔离等，要求高可靠性、低功耗及紧凑设计。
– 推荐型号：VBE2609（P-MOS，-60V，-70A，TO252）
– 参数优势：
– 导通电阻极低，仅5.5 mΩ（@10 V），导通压降小，功耗低。
– 连续电流高达70A，适合作为电池主回路的高侧开关或隔离开关。

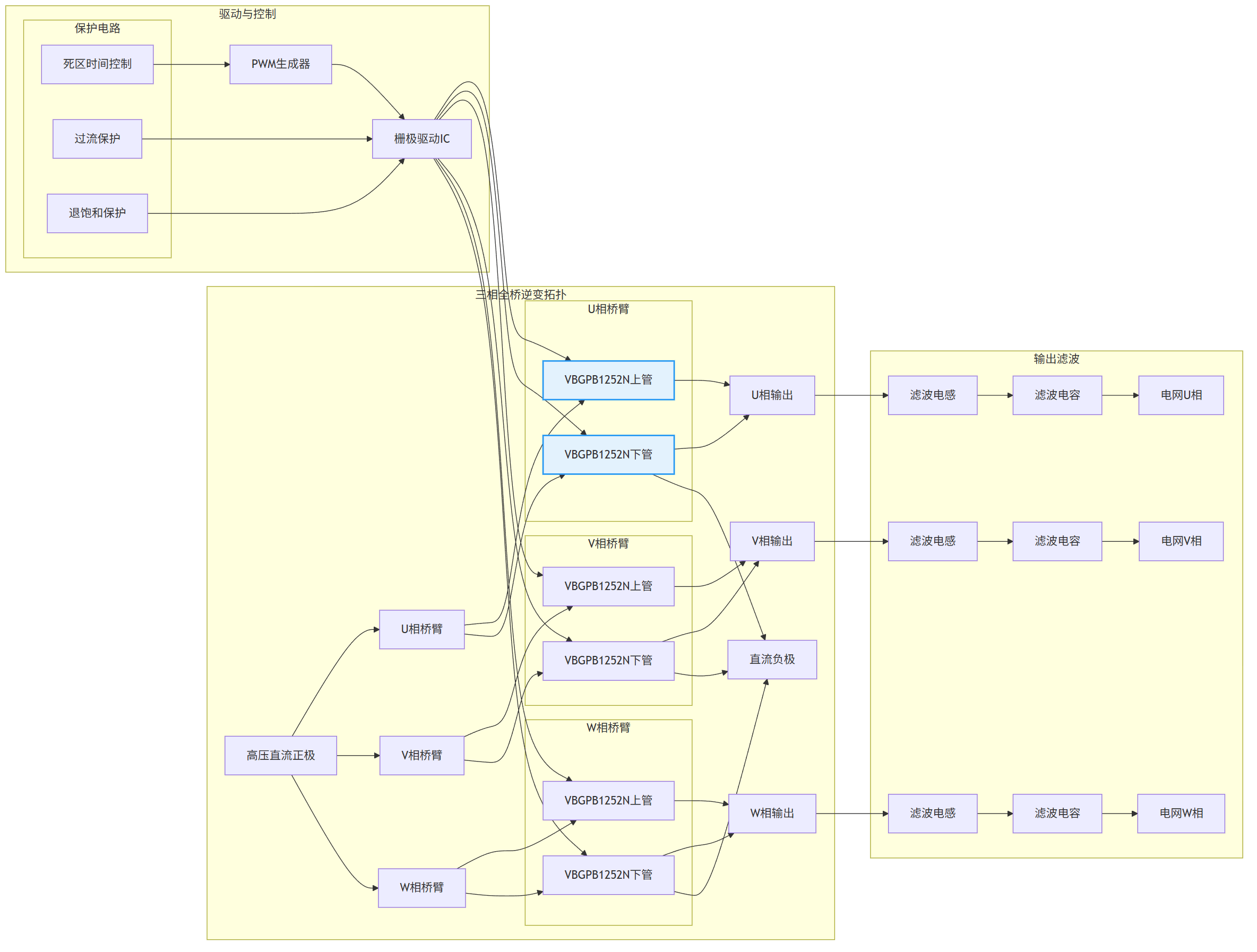

图2: 储能变流器PCS方案功率器件型号推荐VBE2609与VBM16R10S与VBMB16I30与VBGPB1252N与VBL17R04SE与产品应用拓扑图_02_inverter
– TO252封装在功率与体积间取得良好平衡，热性能优于TO220。
– 场景价值：
– 用作电池侧主开关，可实现系统的快速软启停与故障隔离，其低导通损耗对系统待机功耗影响极小。
– 高电流能力确保在系统充放电模式切换时可靠导通。
– 设计注意：
– P-MOS作为高侧开关，需设计可靠的电平转换驱动电路。
– 在大电流路径上，PCB需采用厚铜箔或增加铜层以降低布线损耗。
三、系统设计关键实施要点
1. 驱动电路优化
– 高压大电流MOSFET（如VBGPB1252N）：必须选用驱动能力强、隔离电压高的专用驱动IC（如光耦隔离或容隔离驱动），设置合理的栅极电阻以平衡开关速度与噪声。
– 高压MOSFET（如VBM16R10S）：驱动回路需尽量短，以减小寄生电感引起的振铃和电压过冲。
– 大电流P-MOS开关（如VBE2609）：确保驱动电压足够（如-10V关断，+12V导通），以实现快速、可靠的切换。
2. 热管理设计
– 分级散热策略：
– 主逆变与升压单元的大功率器件（TO3P，TO220）必须安装在经过精心设计的散热器上，并采用强制风冷或液冷。
– 电池侧开关（TO252）可通过PCB敷铜结合小型散热片进行散热。
– 热监控与降额：在散热器关键点布置温度传感器，实现动态降额或风扇调速。在环境温度超过40℃时，应对电流进行降额使用。
3. EMC与可靠性提升
– 噪声抑制：

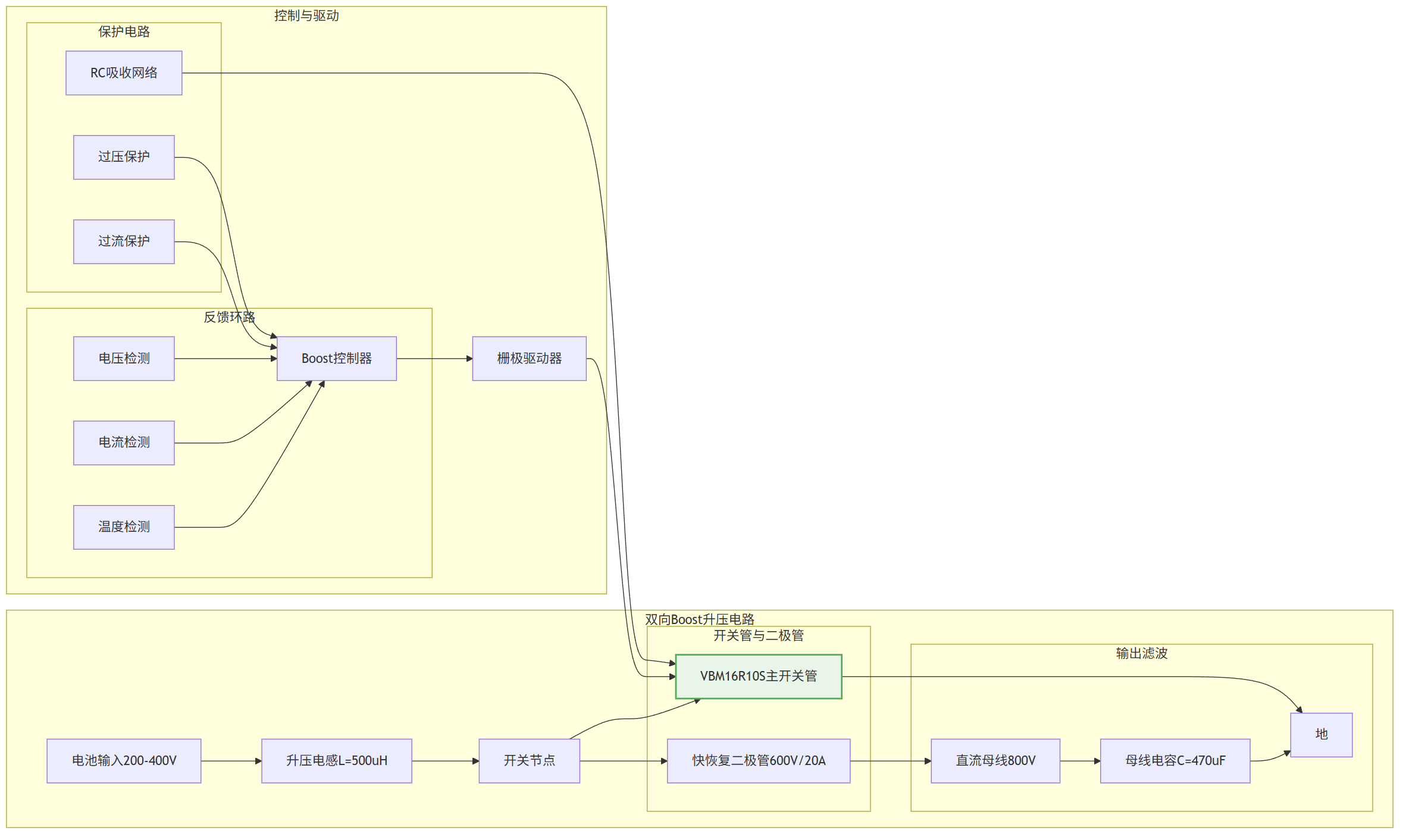

图3: 储能变流器PCS方案功率器件型号推荐VBE2609与VBM16R10S与VBMB16I30与VBGPB1252N与VBL17R04SE与产品应用拓扑图_03_boost
– 在器件端子就近并联吸收电容或RC吸收网络，抑制电压尖峰。
– 在直流母线与功率回路中串联磁环或使用叠层母排，减小高频环路面积。
– 防护设计：
– 所有栅极驱动信号线配置TVS管进行ESD防护。
– 直流母线输入端增设压敏电阻和气体放电管以抵御雷击浪涌。
– 实施逐波限流、直流母线过压欠压等多重保护。
四、方案价值与扩展建议
核心价值
1. 高效率与高功率密度：通过采用低 (R_{ds(on)}) 的SGT MOS和高压SJ MOS组合，系统峰值效率可达98.5%以上，同时减少散热器体积。
2. 高可靠性与长寿命：针对PCS长期连续运行特点，选用工业级封装与耐高温器件，配合多重保护，保障系统10年以上使用寿命。
3. 系统成本优化：精准的按场景选型，避免了器件性能的过度冗余，在保证可靠性的前提下优化了BOM成本。
优化与调整建议
– 功率等级扩展：若系统功率＞50kW，主逆变单元可考虑并联多个VBGPB1252N，或选用电流等级更高的IGBT模块（如VBMB16I30）。
– 拓扑升级：若采用三电平拓扑，可考虑增加耐压650V-700V的器件（如VBL17R04SE）用于中点钳位。
– 高温环境应用：在极端环境或要求更高可靠性时，可选用TO-247封装或模块化封装器件，并提升散热等级。
– 智能化驱动：集成电流传感功能的智能功率模块（IPM）或驱动IC是未来提升系统集成度与可靠性的重要方向。
功率器件的选型是储能变流器PCS功率变换系统设计的重中之重。本文提出的场景化选型与系统化设计方法，旨在实现效率、功率密度、可靠性与成本的最佳平衡。随着宽禁带半导体技术的成熟，未来还可进一步探索SiC MOSFET在更高开关频率、更高效率场景的应用，为下一代高功率密度、智能化PCS产品的创新提供核心支撑。在储能产业高速发展的今天，优秀的硬件设计是保障系统性能与投资收益的坚实基石。
文章配图-1

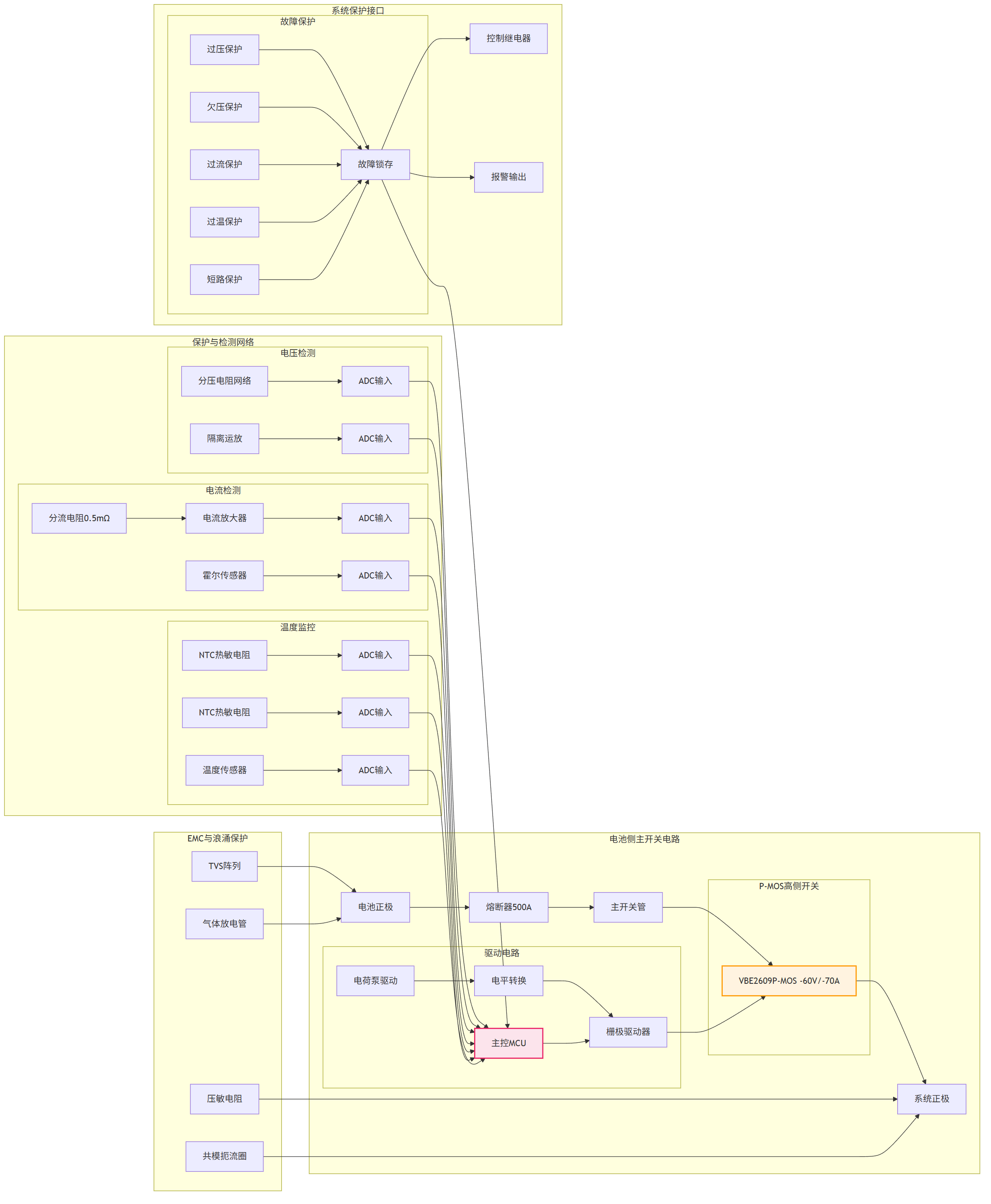

图4: 储能变流器PCS方案功率器件型号推荐VBE2609与VBM16R10S与VBMB16I30与VBGPB1252N与VBL17R04SE与产品应用拓扑图_04_protection
